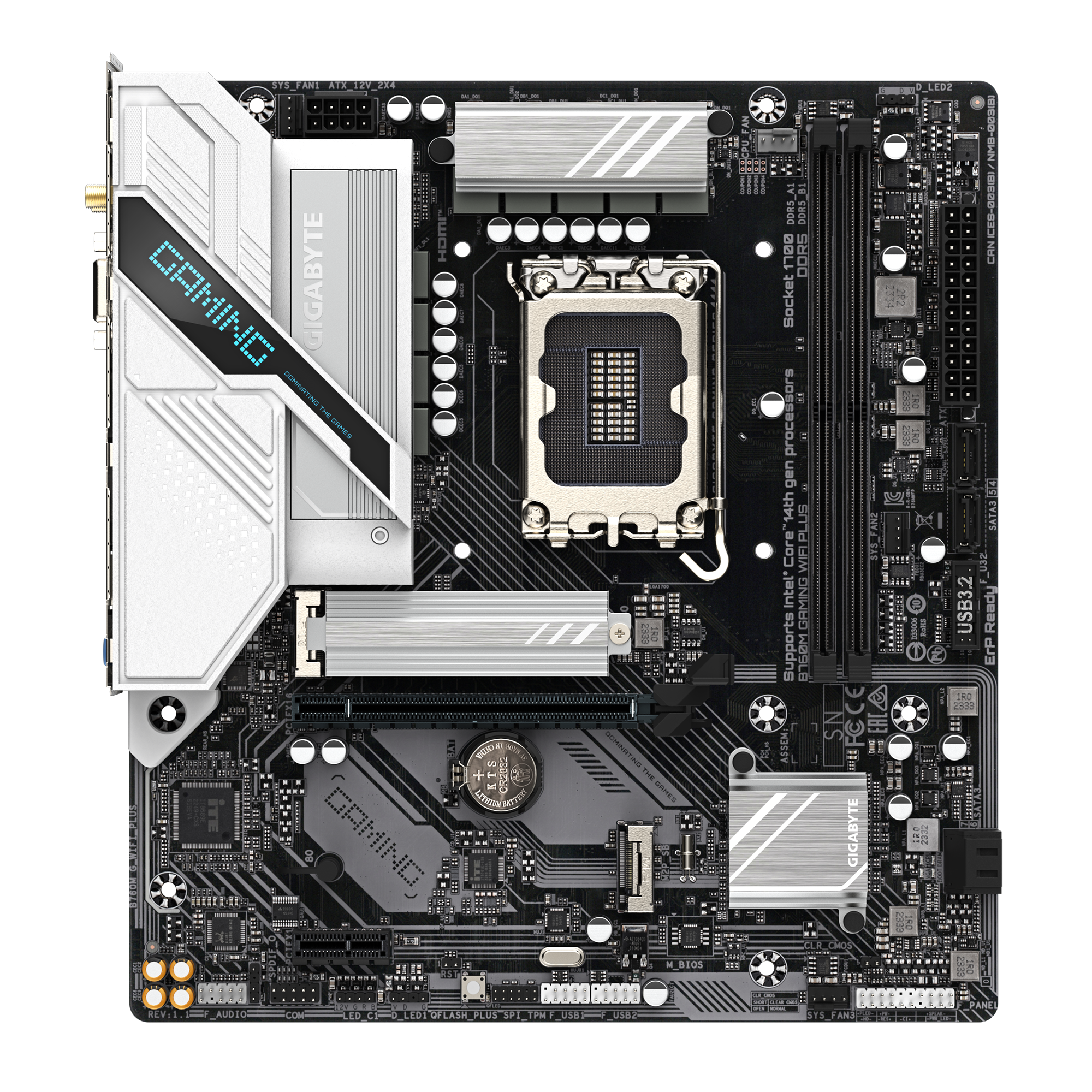

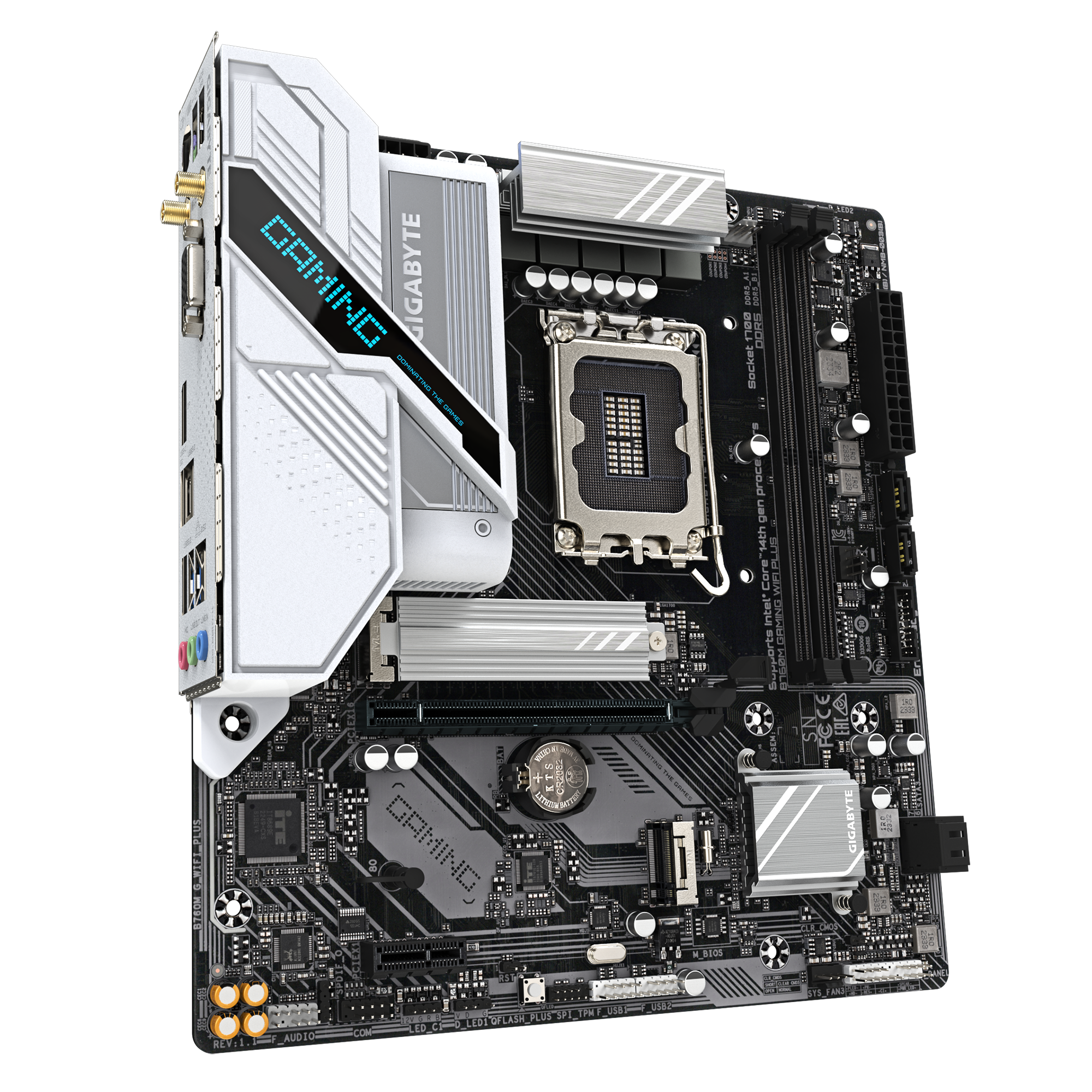

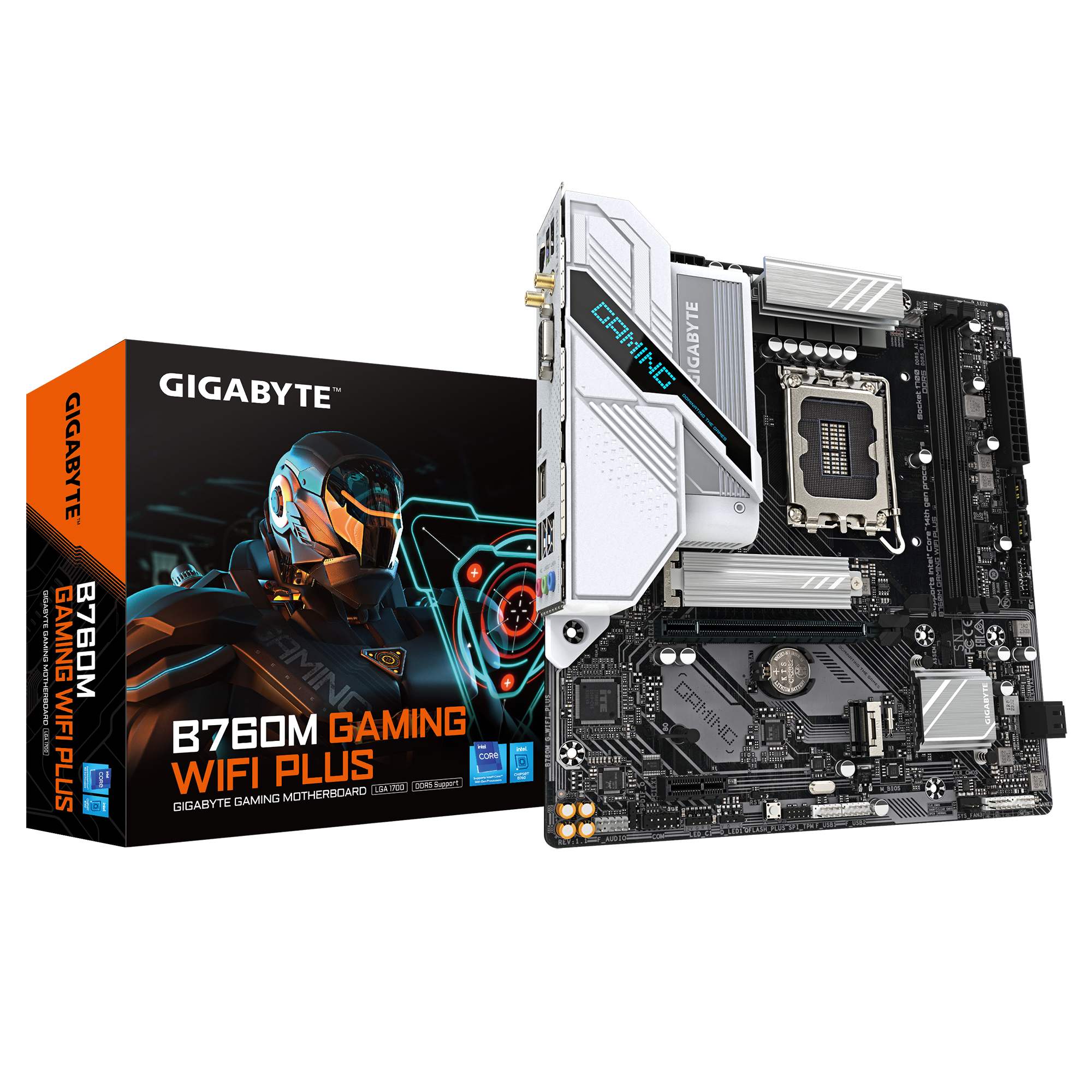

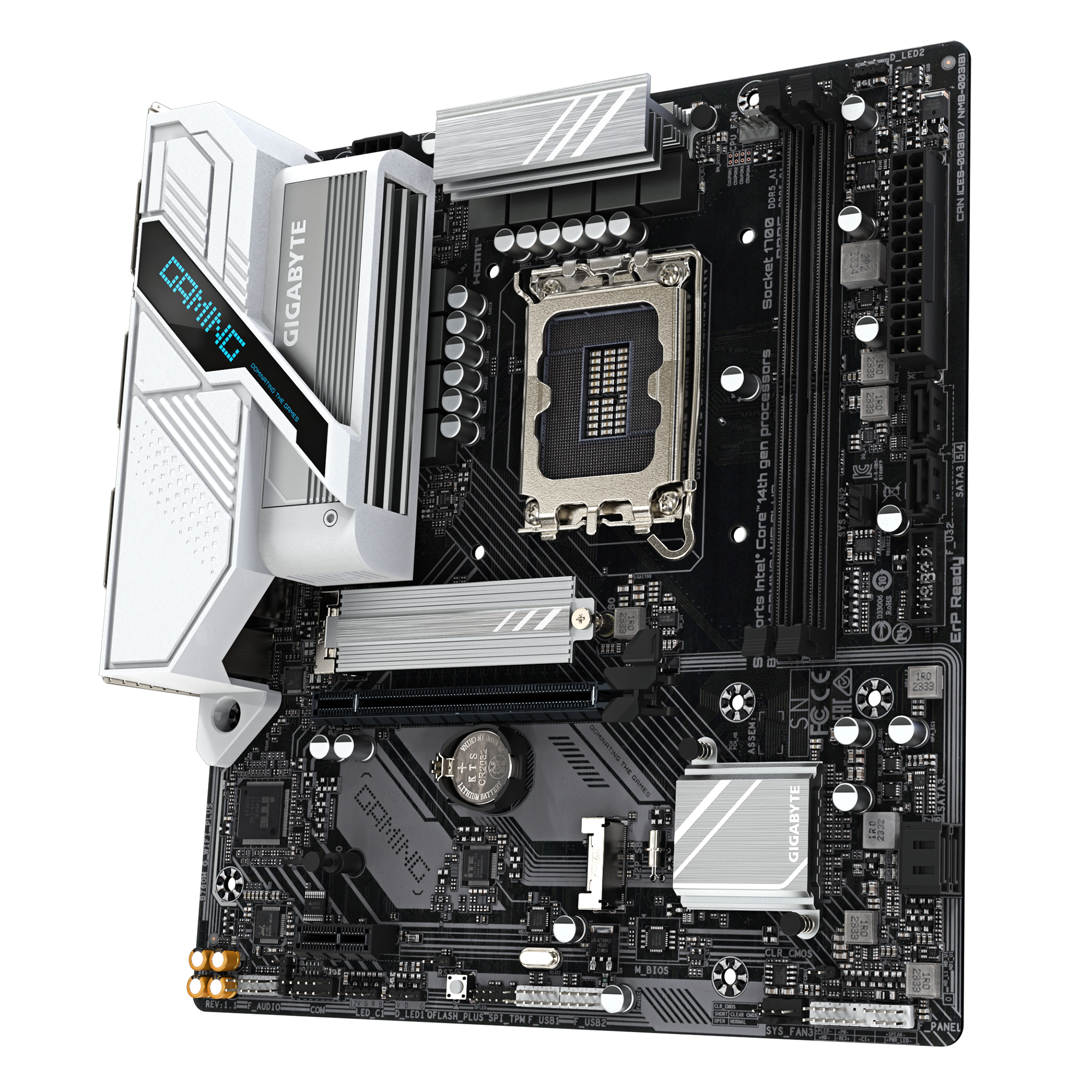

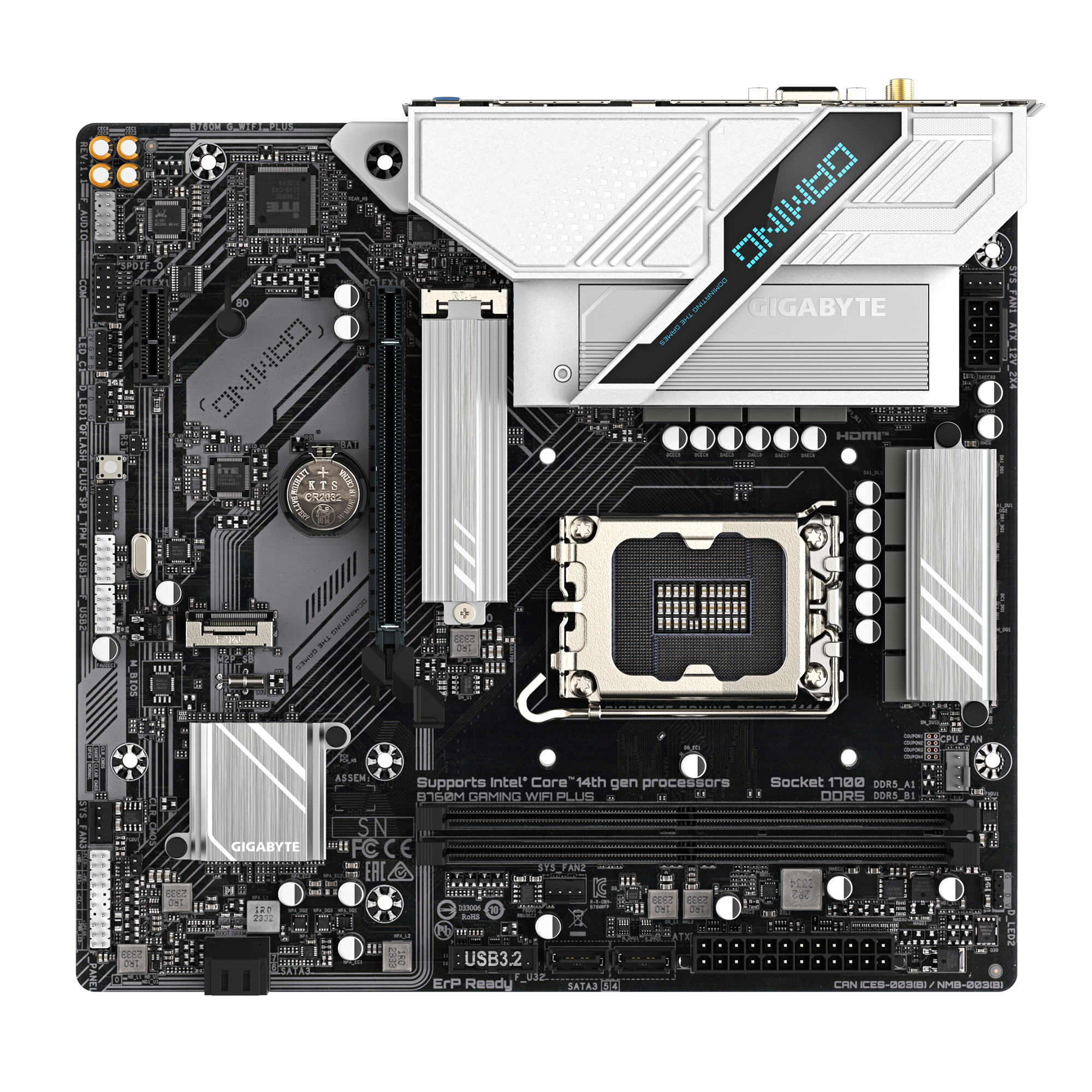

Mainboard Gigabyte B760M GAMING WIFI DDR5
- Hỗ trợ bộ vi xử lý Intel® Core™ thế hệ 14/13/12
- Hiệu suất vô song: Giải pháp VRM kỹ thuật số 6+2+1 pha lai
- Kênh đôi DDR5: 2*DIMMs Hỗ trợ mô-đun bộ nhớ XMP
- Lưu trữ thế hệ tiếp theo: 2*PCIe 4.0 x4 M.2 Connectors
- EZ-Latch: Khe cắm PCIe 4.0x16 với thiết kế tháo lắp nhanh
- Mạng nhanh: LAN 2.5GbE & Wi-Fi 802.11ac
- Kết nối mở rộng: USB-C® 5Gb/s phía sau, DP, HDMI, D-Sub
- Smart Fan 6: Có nhiều cảm biến nhiệt độ, đầu cắm quạt lai với FAN STOP
- Q-Flash Plus：Cập nhật BIOS mà không cần cài đặt CPU, bộ nhớ và card đồ họa
Bo mạch chủ GIGABYTE Ultra Durable™ được chế tạo với các linh kiện tối ưu bên trong mang đến hiệu suất cao nhất và nền tảng vượt thời gian.
Thiết kế VRM kỹ thuật số
Thiết kế VRM tốt nhất từng được chế tạo với các linh kiện chất lượng cao nhất.
Mở khóa DDR5
Ép xung DDR5 lên đến 8000 và hơn thế nữa*
GIGABYTE cung cấp một nền tảng đã được thử nghiệm và chứng minh với khả năng tăng cường hiệu suất bộ nhớ cực đại.
Tản nhiệt MOSFET có bề mặt lớn
Thiết kế bề mặt lớn của tản nhiệt MOSFET giúp cải thiện đáng kể khả năng tản nhiệt.
Wi-Fi 802.11ac
Mô-đun Wi-Fi 802.11ac tích hợp hỗ trợ băng tần kép và tốc độ Wi-Fi lên tới 1,73Gbps, nhanh hơn 5 lần so với 802.11n và cũng hỗ trợ BLUETOOTH 4.2 trở lên.
Thiết kế phần cứng PCIe 4.0
Được trang bị một hoặc nhiều khe cắm PCIe 4.0 x16 và hỗ trợ khe cắm PCIe 4.0 M.2, Bo mạch chủ GIGABYTE sẵn sàng hoạt động với các thiết bị PCIe 4.0 để mang lại hiệu suất vượt trội.
EZ-Chốt
Mở khóa chốt khe cắm PCIe dễ dàng khi tháo card đồ họa ra khỏi khe cắm PCIe.
Q-Flash Plus
Cập nhật BIOS dễ dàng mà không cần cài đặt CPU, bộ nhớ và card đồ họa.
- BƯỚC 1: Cắm cáp nguồn 24 chân và 8 chân vào bo mạch chủ.
- BƯỚC 2: Tải xuống tệp BIOS của bo mạch chủ và đổi tên thành "gigabyte.bin". Lưu tệp này vào ổ đĩa flash USB được định dạng FAT32. Cắm ổ đĩa flash USB vào cổng USB Q-FLASH PLUS.
- BƯỚC 3: Nhấn nút Q-FLASH PLUS và bo mạch chủ sẽ tự động bắt đầu cập nhật BIOS.
Trung tâm điều khiển GIGABYTE
Nền tảng phần mềm thống nhất cho tất cả các sản phẩm được Gigabyte hỗ trợ.
Thông số kỹ thuật
| Bộ vi xử lý | Socket LGA1700: Hỗ trợ cho Bộ xử lý Intel® Core™, Pentium® Gold và Celeron® thế hệ thứ 14, 13 và 12 |
| Bộ vi mạch | Chipset Intel® B760 Express |
| Bộ nhớ |
Bộ xử lý Intel® Core™ i9/i7 thế hệ thứ 14 và thứ 13:
- Hỗ trợ DDR5 8000(OC) /7800(OC) /7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600 / 5400 / 5200/ 4800/4400 MT/s Mô-đun bộ nhớ
Intel® Core™ i5/i3 thế hệ thứ 13 và Bộ xử lý Intel® Core™, Pentium® Gold và Celeron® thế hệ thứ 12:
- Hỗ trợ mô-đun bộ nhớ DDR5 4800/4400 MT/s
2 ổ cắm DDR5 DIMM hỗ trợ lên đến Bộ nhớ hệ thống 128 GB (dung lượng DIMM đơn 64 GB)
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ các mô-đun bộ nhớ ECC Un-buffered DIMM 1Rx8/2Rx8 (hoạt động ở chế độ không phải ECC)
Hỗ trợ các mô-đun bộ nhớ Non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Hỗ trợ các mô-đun bộ nhớ Extreme Memory Profile (XMP) |
| Card đồ họa tích hợp |
Bộ xử lý đồ họa tích hợp - Hỗ trợ đồ họa Intel® HD:
- 1 cổng D-Sub, hỗ trợ độ phân giải tối đa 1920x1200@60 Hz
- 1 cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160@60 Hz
* Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.
** Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc.
- 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304@60 Hz
* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3 |
|
Realtek® Audio CODEC
Âm thanh độ nét cao
2/4/5.1/7.1 kênh
* Bạn có thể thay đổi chức năng của giắc cắm âm thanh bằng phần mềm âm thanh. Để cấu hình âm thanh 7.1 kênh, hãy truy cập phần mềm âm thanh để cài đặt âm thanh.
Hỗ trợ cho S/PDIF Out |
| Mạng LAN | Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps) |
| Mô-đun truyền thông không dây |
Intel® Wireless-AC 9560
- WIFI 802.11a, b, g, n, ac, hỗ trợ băng tần kép 2,4/5 GHz
- BLUETOOTH 5.1
- Hỗ trợ chuẩn không dây 11ac 160MHz |
| Khe cắm mở rộng |
CPU:
- 1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x16
* Khe cắm PCIEX16 chỉ có thể hỗ trợ card đồ họa hoặc ổ SSD NVMe.
Chipset:
- 1 khe cắm PCI Express x1, hỗ trợ PCIe 3.0 và chạy ở tốc độ x1 |
| Giao diện lưu trữ |
CPU:
- 1 x đầu nối M.2 (Ổ cắm 3, M key, hỗ trợ SSD loại 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Bộ chip:
- 1 x đầu nối M.2 (Ổ cắm 3, M key, hỗ trợ SSD loại 2280 PCIe 4.0 x4/x2) (M2P_SB)
- 4 x đầu nối SATA 6Gb/s Hỗ trợ
RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA |
| USB |
Chipset:
- 1 x cổng USB Type-C® ở mặt sau, hỗ trợ USB 3.2 Gen 1
- 5 x cổng USB 3.2 Gen 1 (3 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
- 2 x cổng USB 2.0/1.1 ở mặt sau
Chipset+USB 2.0 Hub:
- 4 x cổng USB 2.0/1.1 có sẵn thông qua đầu cắm USB bên trong |
| Kết nối I/O bên trong |
1 x đầu nối nguồn chính ATX 24 chân
1 x đầu nối nguồn ATX 12V 8 chân
1 x đầu cắm quạt CPU
3 x đầu cắm quạt hệ thống
2 x đầu cắm dải đèn LED có thể định địa chỉ
1 x đầu cắm dải đèn LED RGB
2 x đầu nối M.2 Socket 3
4 x đầu nối SATA 6Gb/s
1 x đầu cắm mặt trước
1 x đầu cắm âm thanh mặt trước
1 x đầu cắm S/PDIF Out
1 x đầu cắm USB 3.2 Gen 1
2 x đầu cắm USB 2.0/1.1
1 x đầu cắm Trusted Platform Module (Chỉ dành cho mô-đun GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x đầu cắm cổng nối tiếp
1 x nút Q-Flash Plus
1 x jumper reset
1 x jumper Clear CMOS |

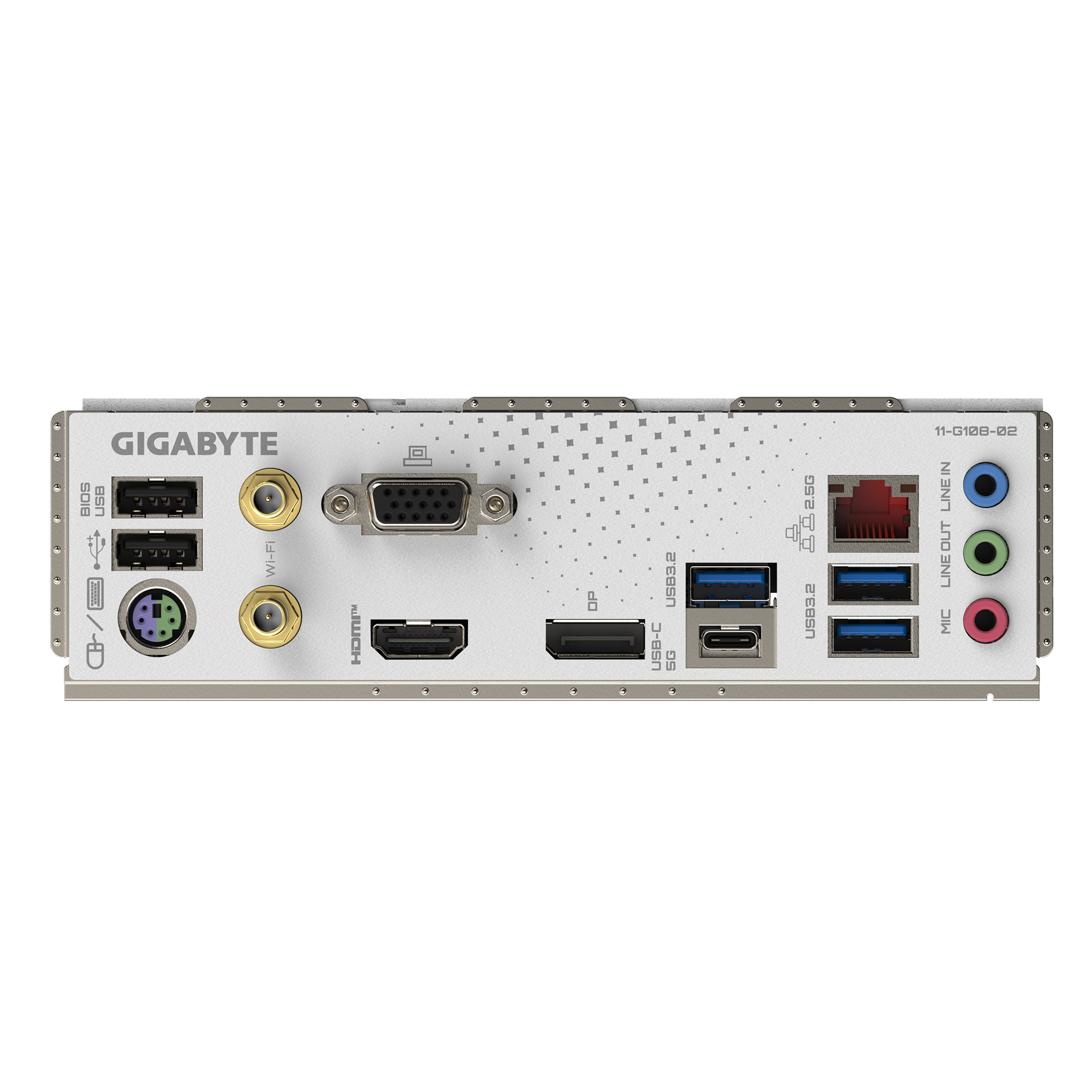

| Kết nối bảng phía sau |
2 cổng USB 2.0/1.1
1 cổng bàn phím/chuột PS/2
2 đầu nối ăng ten SMA (1T1R) / (2T2R)
1 cổng D-Sub
1 cổng HDMI
1 cổng DisplayPort
3 cổng USB 3.2 Gen 1
1 cổng USB Type-C®, hỗ trợ USB 3.2 Gen 1
1 cổng RJ-45
3 giắc cắm âm thanh |
| Điều khiển I/O | Chip điều khiển I/O iTE® |
| Theo dõi phần cứng |
Phát hiện điện áp
Phát hiện nhiệt độ
Phát hiện tốc độ quạt
Phát hiện lưu lượng nước làm mát
Cảnh báo lỗi quạt
Kiểm soát tốc độ quạt |
| BIOS |
1 x 128 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| Tính năng duy nhất |
Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)
* Các ứng dụng có sẵn trong GCC có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.
Hỗ trợ cho Q-Flash
Hỗ trợ cho Q-Flash Plus |
| Hệ số khuôn | Kích thước Micro ATX; 24,4cm x 22,5cm |
